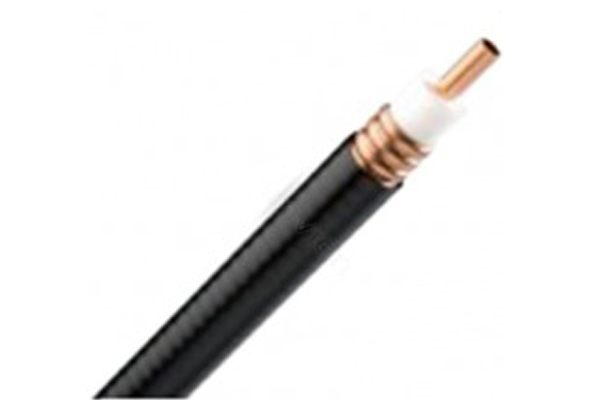

Cáp cao tần 7/8 inch commscope

Thông số kỹ thuật của Cáp cao tần 7/8 inch commscope

Model: AVA5-50FX

Phân loại sản phẩm

– Thương hiệu HELIAX®

– Loại sản phẩm Cáp không dây đồng trục

Chất liệu
– Vật liệu bao bọc: PE

– Vật liệu dẫn điện bên ngoài: Đồng sóng

– Vật liệu điện môi: Foam PE

– Tính linh hoạt: Tiêu chuẩn

– Vật liệu dẫn điện bên trong: Ống đồng

– Màu vỏ: Đen

Kích thước

– Kích thước: 7/8 in

– Trọng lượng cáp: 0,30 lb / ft | 0,45 kg / m

– Đường kính trên điện môi: 24,130 mm | 0,950 in

– Đường kính trên vỏ: 27,991 mm | 1.102 in

– Đường dẫn bên trong OD: 9.4488 mm | 0,3720 in

– Dây dẫn ngoài OD: 25,400 mm |

Thông số kỹ thuật điện 1.000 in

– Trở kháng cáp: 50 ohm ± 1 ohm

– Điện dung: 22.0 pF / ft | 73,0 pF / m

– Điện trở dc, Dây dẫn bên trong: 0,410 ohms / kft | 1.435 ohms / km

– Điện trở dc, Dây dẫn bên ngoài: 0.340 ohms / kft | 1.116 ohms / km

– Điện áp thử nghiệm dc: 6000 V

– Điện cảm: 0.184 µH / m | 0,056 µH / ft

– Điện trở cách điện: 100000 Mohms • km

– Điện áp thử nghiệm tia lửa của áo khoác (rms): 8000 V

– Dải tần hoạt động: 1 – 5000 MHz

– Công suất đỉnh: 91,0 kW

– Tốc độ: 91%

Thông số kỹ thuật môi trường

– Nhiệt độ lắp đặt -40 ° C đến +60 ° C (-40 ° F đến +140 ° F)

– Nhiệt độ hoạt động -55 ° C đến +85 ° C (-67 ° F đến +185 ° F)

– Nhiệt độ lưu trữ -70 ° C đến + 85 ° C (-94 ° F đến +185 ° F)

Thông số kỹ thuật chung

– Thương hiệu: HELIAX®

– Lưu ý đặt hàng: Sản phẩm tiêu chuẩn CommScope® (Toàn cầu)

– Bảng thông số kỹ thuật Cấp sửa đổi: B

Thông số kỹ thuật cơ học

– Mô men uốn: 19.0 Nm | 14,0 ft lb

– Độ bền tấm phẳng: 75,0 lb / in

– Bán kính uốn cong tối thiểu, nhiều lần uốn: 254,00 mm | 10,00 in

– Bán kính uốn cong tối thiểu, một lần uốn cong: 127,00 mm | 5.00 in

– Số lần uốn cong, tối thiểu: 15

– Số lần uốn cong, điển hình: 30

– Độ bền kéo: 159 kg | 350 lb

Cáp cao tần 7/8 inch commscope

Đặc điểm Cáp cao tần HengXin 1/2 Inch

Cáp đồng trục 7/8 Inch có độ bền cao khi sử dụng ngoài trời chuyên dùng để truyền dẫn tín hiệu từ máy bộ đàm trạm trung tâm đến anten phát xạ,sử dụng tốt nhất khi truyền dẫn ở cự ly dưới 200 mét.
