Đầu ghi camera dahua 16 kênh XVR7816S-4KL-X-LP

Thông số kỹ thuật của đầu ghi hình dahua

Hệ thống

Bộ xử lý chính: Bộ xử lý nhúng

Hệ điều hành: LINUX được nhúng

Video và âm thanh

Đầu vào máy ảnh tương tự: 16 kênh, BNC

Camera HDCVI: 4K, 6MP, 5MP, 4MP, 1080P @ 25 / 30fps, 720P @ 50 / 60fps, 720P @ 25 / 30fps

Máy ảnh AHD: 5MP, 4MP, 3MP, 1080P @ 25/30, 720P @ 25 / 30fps

Máy ảnh TVI: 5MP, 4MP, 3MP, 1080P @ 25/30, 720P @ 25 / 30fps

Máy ảnh CVBS: PAL / NTSC

Đầu vào camera IP: 16 + 16 kênh, mỗi kênh lên đến 12MP

Âm thanh vào / ra: 16 Audio In, 1 Audio Out, BNC

Nói chuyện hai chiều: 1 Mic vào, 1 Mic Out, BNC

Ghi âm

Nén: H.265 + / H.265 / H.264 + / H.264

Độ phân giải: 4K, 6MP, 5MP, 4MP, 3MP, 4M-N, 1080P, 720P, 960H, D1, CIF

Tỷ lệ kỷ lục: Luồng chính: 4K (1 ~ 7 khung hình / giây); 6MP (1 ~ 10 khung hình / giây); 5MP (1 ~ 12 khung hình / giây); 4MP / 3MP (1 ~ 15 khung hình / giây); 4M-N / 1080P / 720P / 960H / D1 / CIF (1 ~ 25/30 khung hình / giây)

Steram phụ: 960H (1 ~ 15 khung hình / giây);

D1 / CIF (1 ~ 25/30 khung hình / giây)

Tốc độ bit: 32Kb / giây ~ 8192Kb / giây mỗi kênh

Chế độ ghi âm: Thủ công, Lịch biểu (Chung, Liên tục), MD (Phát hiện video: Phát hiện chuyển động, Mất video, Giả mạo), Báo động, Dừng

Ghi khoảng thời gian: 1 ~ 60 phút (mặc định: 60 phút), Ghi trước: 1 ~ 30 giây, Hậu ghi: 10 ~ 300 giây

Nén âm thanh: G.711A, G.711U, PCM

Tốc độ lấy mẫu âm thanh: 8KHz, 16 bit mỗi kênh

Tốc độ âm thanh: 64Kbps trên mỗi kênh

Mặt ngoài

Cổng: 2 HDMI, 1 VGA, 1 TV

Độ phân giải: HDMI 1: 3840 × 2160, 2560 × 1440 , 1920 × 1080, 1280 × 1024, 1280 × 720

HDMI 2 / VGA: 1920 × 1080, 1280 × 1024, 1280 × 720

Màn hình đa màn hình: Khi chế độ mở rộng IP không được bật : 1/4/8/9/16

Khi bật chế độ mở rộng IP : 1/4/8/9/16/25/36

OSD: Tiêu đề máy ảnh, Thời gian, Mất video, Khóa máy ảnh, Phát hiện chuyển động, Ghi

Mạng lưới

Cổng: 2 cổng RJ-45 (1000M)

Chức năng mạng: HTTP, HTTPS, TCP / IP, IPv4 / IPv6, Wi-Fi, 3G / 4G, SNMP, UPnP, RTSP, UDP, SMTP, NTP, DHCP, DNS, IP Filter, PPPoE, DDNS, FTP, Alarm Server, P2P, Tìm kiếm IP (Hỗ trợ camera IP Dahua, DVR, NVS, v.v.)

Tối đa Người dùng truy cập: 128 người dùng

Điện thoại thông minh: iPhone, iPad, Android

Khả năng tương tác: ONVIF 16.12, CGI Conformant

Phát hiện và báo động video

Các sự kiện gây nên: Ghi âm, PTZ, Tham quan, Đẩy video, Email, FTP, Ảnh chụp nhanh, Buzzer và Mẹo màn hình

Phát hiện video: Phát hiện chuyển động, Vùng MD: 396 (22 × 18), Mất video, Giả mạo và chẩn đoán

Đầu vào báo thức: 16

Đầu ra rơle: 6

Phát lại và sao lưu

Phát lại: 1/4/9/16

Chế độ tìm kiếm: Thời gian / Ngày, Báo thức, MD và Tìm kiếm Chính xác (chính xác đến từng giây)

Chức năng phát lại: Phát, Tạm dừng, Dừng, Tua lại, Phát nhanh, Phát chậm, Tệp tiếp theo, Tệp trước, Máy ảnh tiếp theo, Máy ảnh trước, Toàn màn hình, Lặp lại, Phát ngẫu nhiên, Lựa chọn sao lưu, Thu phóng kỹ thuật số

Chế độ sao lưu: Thiết bị / Mạng USB

Lưu trữ

HDD bên trong: 8 cổng SATA, dung lượng lên đến 10TB cho mỗi đĩa

eSATA: 1 cổng

Cổng phụ trợ

USB: 4 cổng USB (2 USB 2.0, 2 USB 3.0)

RS232: 1 cổng, dành cho giao tiếp PC & Bàn phím

RS485: 1 cổng, cho điều khiển PTZ

RS422: 1 cổng, cho điều khiển PTZ

Vòng ra: 16 Kênh, BNC, hỗ trợ HDCVI / AHD / TVI / CVBS

Nguồn

Nguồn cấp: AC100V-240V, 50 / 60Hz

Sự tiêu thụ năng lượng: <35W (Không có ổ cứng)

Thiết kế

Kích thước: 2U, 440mm × 455mm × 95mm (17,3 “x 17,9” x 3,7 “)

Khối lượng tịnh (không có ổ cứng): 6,9kg (15,2lb)

Trọng lượng: 9,8kg (21,6lb)

Cài đặt: Cài đặt trên máy tính để bàn / Rack-mount

Điều kiện môi trường

Điều kiện hoạt động: -10 ° C ~ + 55 ° C (+ 14 ° F ~ + 131 ° F), 10% ~ 90% RH

Điều kiện bảo quản: -20 ° C ~ + 70 ° C (-4 ° F ~ + 158 ° F), 0 ~ 90% RH

Hỗ trợ của bên thứ ba

Hỗ trợ của bên thứ ba: Dahua, Arecont Vision, AXIS, Bosch, Brickcom, Canon, CP Plus, Dynacolor, Honeywell, Panasonic, Pelco, Samsung, Sanyo, Sony, Videotec, Vivotek, v.v.

Chứng chỉ

Chứng chỉ FCC: Phần 15 Phần phụ B CE: CE-LVD: EN 60950-1 / IEC 60950-1 CE-EMC: EN 61000-3-2, EN 61000-3-3, EN 55032, EN 50130, EN 55024 UL: UL 60950-1

Đặc điểm và ứng dụng của đầu ghi hình 16 kênh dahua

Cấu tạo của đầu thu camera

Nhìn mặt tổng thể bên ngoài với thiết kế quen thuộc của dahua với mặt trước khá đơn giản, mặt trước với logo nổi dahua được đính giửa bộ đầu ghi.

Đến với dòng XVR7816S-4KL-X-LP 16 kênh dahua đã không theo lỗi cũ là cho ra mắt những bộ đầu ghi mỏng nhẹ, mà ngược lại nhìn có vẻ rất hầm hố và chắc chắn. Cũng bởi vì với công suất mà bộ đầu ghi này phải hoạt động với công suất khá lớn với 16 kênh hoạt động xuyên suốt và có thể hỗ trợ lên đên 32 kênh.

Đầu ghi camera dahua 16 kênh cho độ phân giải lên tới 4K và khả năng lưu trữ có thể lên tới 80TB.

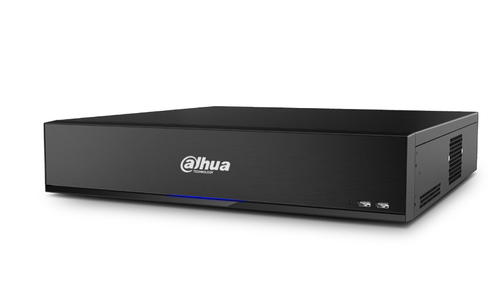

Đầu ghi camera dahua 16 kênh XVR7816S-4KL-X-LP

Đầu ghi camera dahua hoạt động như thế nào

Camera có nhiệm vụ ghi hình và âm thanh thu được sẽ truyền tải dữ liệu đến bộ đầu ghi thông qua cáp mạng kết nối.

Khi dữ liệu được gửi tới bộ đầu ghi, lúc này nó sẽ xử lý ,lưu trữ hình ảnh và âm thanh thu được theo nhiều chuẩn hình ảnh âm thanh khác nhau.

Cuối cùng tín hiệu sẽ được gửi đến các thiết bị đầu ra như tivi, máy tính, điện thoại,… để chúng ta có thể thấy được dữ liệu hình ảnh và âm thanh.

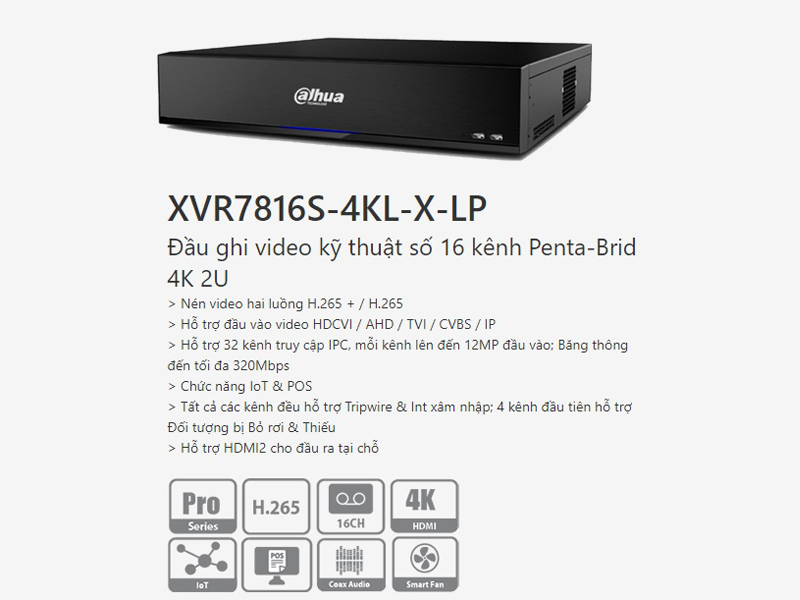

Đầu ghi hình dahua 16 kênh

BẠN CẦN TƯ VẤN THÌ LIÊN HỆ NGAY FES VIỆT : 0938 933 784 – 0888 103 139 – 02873 08 09 99

FES Việt chuyên cung cấp các loại đầu ghi camera ,đầu ghi camera dahua khu vực TP Hồ Chí Minh – Đồng Nai – Bình Dương – Long An – Bình Phước và các tỉnh miền Nam lân cận.

Model	XVR7816S-4KL-X-LP
Xuất xứ	CHINA
Bảo hành	12 Tháng
Hãng sản xuất	Dahua
